GIẢI PHÁP LỌC SÓNG HÀI THỤ ĐỘNG TỪ FUJI ELECTRIC

Trong hệ thống điện công nghiệp hiện đại, sự xuất hiện ngày càng nhiều của biến tần, bộ chỉnh lưu, UPS và các thiết bị điện tử công suất giúp nâng cao khả năng điều khiển và tự động hóa. Tuy nhiên, đây cũng là những tải phi tuyến có thể làm dòng điện bị biến dạng, từ đó hình thành sóng hài trong hệ thống.

Khi mức sóng hài tăng cao và không được kiểm soát phù hợp, hệ thống điện có thể gặp tình trạng quá nhiệt thiết bị, gia tăng tổn hao, giảm chất lượng điện năng và ảnh hưởng đến độ ổn định vận hành. EcoWave PHF từ Fuji Electric là giải pháp lọc sóng hài thụ động được phát triển nhằm góp phần kiểm soát hiện tượng này, đồng thời tối ưu hiệu quả vận hành của hệ thống biến tần trong nhiều ứng dụng công nghiệp.

Sóng hài hình thành như thế nào?

Trong điều kiện lý tưởng, điện áp và dòng điện xoay chiều có dạng hình sin. Tuy nhiên, khi các tải phi tuyến hoạt động, dòng điện tiêu thụ không còn duy trì dạng hình sin hoàn chỉnh mà có thể bị méo dạng.

Các thành phần tần số phát sinh ngoài tần số cơ bản được gọi là sóng hài. Mức độ biến dạng của dòng điện thường được thể hiện thông qua chỉ số THDi – tổng độ méo sóng hài của dòng điện.

Một số thiết bị có khả năng phát sinh sóng hài trong hệ thống điện công nghiệp gồm:

Biến tần điều khiển động cơ.
Bộ chỉnh lưu.
Bộ lưu điện UPS.
Thiết bị điện tử công suất.
Hệ thống điều khiển và nguồn chuyển đổi điện năng.

Khi số lượng thiết bị phi tuyến tăng lên, mức độ ảnh hưởng của sóng hài đối với hệ thống điện cũng có thể trở nên rõ rệt hơn.

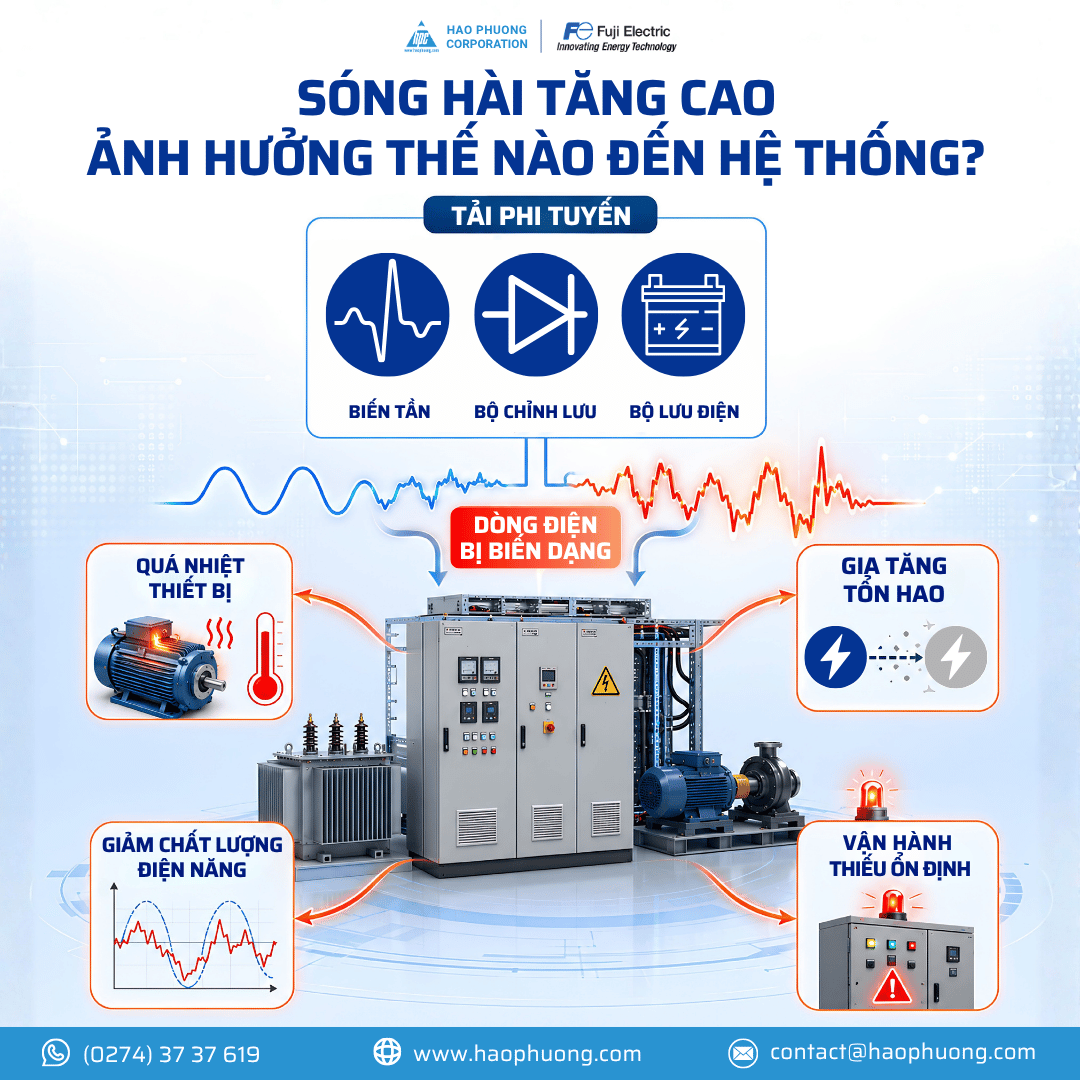

Sóng hài tăng cao ảnh hưởng như thế nào đến hệ thống?

Sóng hài không chỉ làm biến dạng dòng điện mà còn có thể tác động đến nhiều thiết bị và hoạt động vận hành trong nhà máy.

Quá nhiệt thiết bị

Dòng điện bị biến dạng có thể làm tăng phát nhiệt tại động cơ, máy biến áp, dây dẫn và các thiết bị điện khác. Nếu tình trạng này kéo dài, khả năng cách điện và tuổi thọ của thiết bị có thể bị ảnh hưởng.

Gia tăng tổn hao điện năng

Các thành phần dòng điện hài có thể làm tăng tổn hao trên dây dẫn, máy biến áp và thiết bị đóng cắt. Điều này khiến hệ thống phải chịu thêm tải nhưng không tạo ra công suất hữu ích tương ứng.

Giảm chất lượng điện năng

Sóng hài làm dạng sóng điện áp và dòng điện không còn ổn định như điều kiện lý tưởng. Chất lượng điện năng suy giảm có thể ảnh hưởng đến hoạt động của các thiết bị điều khiển và thiết bị điện tử nhạy cảm.

Ảnh hưởng đến độ ổn định vận hành

Khi mức sóng hài vượt quá giới hạn phù hợp, hệ thống có thể xuất hiện cảnh báo, thiết bị hoạt động thiếu ổn định hoặc phát sinh tình trạng dừng máy ngoài kế hoạch. Điều này ảnh hưởng trực tiếp đến tính liên tục của quá trình sản xuất.

EcoWave PHF – Giải pháp lọc sóng hài thụ động từ Fuji Electric

EcoWave PHF được thiết kế để hạn chế thành phần sóng hài do các tải phi tuyến, đặc biệt là hệ thống biến tần, tạo ra. Giải pháp góp phần cải thiện dạng sóng dòng điện, ổn định chất lượng điện năng và nâng cao độ tin cậy của hệ thống.

Theo thông tin chính thức từ Fuji Electric, EcoWave PHF cung cấp nhiều lựa chọn về mức THDi, cấp bảo vệ và dải công suất, đáp ứng đa dạng yêu cầu lắp đặt trong công nghiệp.

Advance-Line Passive Harmonic Filters – IP20

Dòng Advance-Line IP20 có khả năng hỗ trợ kiểm soát THDi ở mức 5%, hoạt động với tần số 50 Hz và 60 Hz.

Advance-Line Passive Harmonic Filters – IP00

Phiên bản Advance-Line IP00 được thiết kế theo dạng open panel để tích hợp vào tủ điện, phù hợp với các ứng dụng có công suất lớn.

Econ-Line Passive Harmonic Filters – IP20

Econ-Line IP20 là lựa chọn thuộc dòng giải pháp kinh tế, đáp ứng các nhu cầu kiểm soát sóng hài phổ biến trong hệ thống công nghiệp.

Những lợi ích nổi bật của EcoWave PHF

Việc ứng dụng giải pháp lọc sóng hài thụ động EcoWave PHF mang lại nhiều lợi ích cho hệ thống điện công nghiệp:

Giảm độ méo dòng hài, góp phần cải thiện chất lượng điện năng.
Cải thiện dạng sóng điện áp và dòng điện.
Hỗ trợ đáp ứng các yêu cầu liên quan đến tiêu chuẩn IEEE-519.
Tăng độ tin cậy và góp phần kéo dài tuổi thọ của hệ thống điện.
Thiết kế Plug-and-Play giúp thuận tiện trong lắp đặt.
Kết cấu nhỏ gọn, hỗ trợ tối ưu không gian trong hệ thống.
Dải công suất rộng, phù hợp với nhiều quy mô ứng dụng.

Ứng dụng của EcoWave PHF

EcoWave PHF có thể được sử dụng trong nhiều hệ thống và lĩnh vực công nghiệp có sử dụng biến tần hoặc tải phi tuyến, tiêu biểu như:

Hệ thống biến tần VFD.
Hệ thống HVAC.
Hệ thống bơm và quạt.
Máy nén.
Dây chuyền sản xuất.
Nhà máy và hệ thống điện công nghiệp.

Tùy theo công suất tải, yêu cầu về THDi, không gian lắp đặt và đặc điểm vận hành, doanh nghiệp có thể lựa chọn dòng Advance-Line hoặc Econ-Line phù hợp.

Nâng cao chất lượng điện năng với giải pháp phù hợp

Kiểm soát sóng hài là một trong những yếu tố quan trọng giúp hệ thống điện vận hành ổn định, hạn chế tổn hao và giảm các ảnh hưởng không mong muốn đến thiết bị. Với nhiều lựa chọn về mức THDi, dải công suất và phương án lắp đặt, EcoWave PHF từ Fuji Electric mang đến giải pháp linh hoạt cho hệ thống biến tần trong nhiều lĩnh vực công nghiệp.

Công ty Cổ phần Hạo Phương cung cấp giải pháp Fuji Electric cùng dịch vụ tư vấn và hỗ trợ kỹ thuật, giúp Quý khách lựa chọn cấu hình phù hợp với đặc điểm của từng hệ thống.

Liên hệ Hạo Phương để được tư vấn chi tiết về giải pháp lọc sóng hài thụ động nhé.
